Seletor A/B para Teste Subjetivo de Audição

Seletor A/B para Teste Subjetivo de Audição

  O audiófilo que aprecia a aventura de "Fazer voce mesmo" e parte para a construção de caixas acústicas, sempre se depara com aquele momento crucial e tão esperado, o momento da audição e de avaliar como ficou a reprodução sonora nas novas caixas acústicas, ou melhor, vamos dizer sistema de alto falantes.

  Pensando em obter mais resultados deste momento de audição, o Laboratório de Áudio considerou a implementação de um equipamento de teste com a finalidade de realizar avaliações subjetivas comparativas, com alguma métrica e de maneira imparcial, entre dois sistemas de alto falantes em configuração estéreo ou mono.

  A métrica da avaliação é obtida por pontuação da preferência por uma determinada reprodução do som.

  A imparcialidade da comparação entre dois sistemas de alto falantes é bem assegurada fazendo a equalização cuidadosa dos níveis sonoros de cada sistema.

  A imparcialidade é reforçada não permitindo ao avaliador fazer o chaveamento para um determinado sistema, mas apenas determinando a troca do sistema ativo.

  É importante ressaltar que os resultados obtidos com o auxílio deste instrumento são de caráter pessoal do audiófilo, que faz as pontuações baseadas na sua própria capacidade auditiva e experiências pessoais no que ele interpreta como "Uma boa reprodução do som".

Idealização do Seletor A/B

  O Seletor A/B deve ser uma unidade autônoma, sendo conectado a saída de alto falantes de um amplificador para fazer o chaveamento entre 2 conjuntos de alto falantes, sistema A e sistema B alternadamente, sob o comando do avaliador para fins de comparação subjetiva da preferência auditiva entre um sistema ou outro.

  Com a finalidade de facilitar a avaliação do resultado final da preferência sobre o sistema A ou sistema B é prevista a pontuação da preferência em dois níveis, com a seguinte resolução:

Nota 1 - é possível detectar uma pequena preferência de audição entre os dois sistemas. A nota é atribuída durante a audição do sistema.

Nota 2 - é possível perceber facilmente a preferência de audição por um determinado sistema. A nota é atribuída durante a audição do sistema.

O resultado final da avaliação será computado e mostrado na seguinte forma:

Sistema A, somatória total das notas, somatória das notas 1, somatória das notas 2.

Sistema B, somatória total das notas, somatória das notas 1, somatória das notas 2.

Numero de avaliações, somatória das vezes que o avaliador atribuiu uma nota, ou seja percebeu uma diferença.

  O sistema de pontuação para a avaliação foi idealizado desta forma pressupondo a obtenção dos seguintes resultados após cada seção de avaliações:

  (A ser validado ou revisto após a implementação do Seletor A/B e testes reais.)

- Contador de número de avaliações, o resultado de um ensaio após 30 avaliações é mais confiável do que o resultado do ensaio após 10 avaliações.

- Somatória das notas 1, maior contagem para determinado sistema, indica reforço na preferência deste sistema. Contagem próxima para os dois sistemas, não é significativo.

- Somatória das notas 2, maior contagem para determinado sistema, indica preferência deste sistema. Contagem próxima para os dois sistemas, os sistemas são equivalentes ainda mais se reforçado com a somatória de notas 1 próxima.

  O chaveamento na saída do amplificador para a seleção alternada dos sistemas A e B deve ser realizado através de relés com capacidade suficiente para as potências de áudio envolvidas.

  O chaveamento não deve gerar ruídos diferenciados, ou indicação luminosa que alertem o avaliador de que determinado sistema está em operação. Para atender este requerimento será adotada a seguinte estratégia quando o avaliador solicitar o chaveamento de sistemas:

  - Sendo recebido o comando para o chaveamento de sistema, o sinal de áudio do sistema ativo deverá ser emudecido, e após um atraso de 20ms o novo sistema deverá ser ativado, ficando então a saída do amplificador conectada simultaneamente aos sistemas A e B. Após um atraso de 20ms o sistema desconecta o sistema anterior e após um atraso de 20ms, o sinal de áudio é restaurado com o nível do novo sistema pré equalizado com o nível do sistema anterior.

  - É imperativo a equalização do nível de reprodução entre os sistemas a serem avaliados. Para facilitar o ajuste de nível entre os sistemas, é disponibilizado um gerador de ruído branco e facilidade de chaveamento dos canais individuais.

  - É implementado junto com o silenciador de áudio, controles de níveis separados para o sistema A e sistema B, selecionados por relés que atuam da mesma forma descrita anteriormente, equalizando a saída sonora dos sistemas A ou B, que podem ter sensibilidades diferentes.

  - Sempre que o avaliador atribuir uma nota de preferência, será realizado automaticamente a sequência de troca de sistemas, e também determinado de forma aleatória a permanência ou não no sistema anterior.

  O procedimento descrito acima tem os seguintes efeitos para dificultar a percepção do avaliador de qual sistema está em operação:

- Qualquer ruído emitido pelo silenciador de áudio é o mesmo quando da seleção de A para B ou de B para A.

- Quando há o chaveamento de sistema ativo, sempre é acionado um relé e após um atraso é desacionado um relé igual ao anterior, quer seja do sistema A para B ou do sistema B para A.

- O sistema imediatamente ativo após ser atribuída a nota de avaliação não é determinado pelo avaliador.

Descrição dos módulos do Seletor A/B

  Seletor de Entrada e Gerador de Ruído

  Módulo composto de 2 elementos:
  1. Chave seletora de 2 polos e 2 posições:

    Posicao 1, "Operação", seleciona como entrada os sinais na "Entrada de Linha".

    Posicao 2, "Calibração", seleciona como entrada o sinal de saída do Gerador de Ruído. Este sinal é aplicado em modo "Mono" aos canais Direito e Esquerdo.

  2. Gerador de Ruído, circuito preparado para gerar um sinal de ruído branco, com amplitude adequada a sensibilidade da "Entrada de Linha", com a finalidade de orientar na compensação das diferenças de sensibilidade entre os elementos constituintes dos sistemas A e B sob teste.

  Ajuste de Nível

  Módulo composto de 4 elementos:
  1. Controle de ajuste de nível do Sistema A, Canal Direito.

  2. Controle de ajuste de nível do Sistema B, Canal Direito.

  3. Controle de ajuste de nível do Sistema A, Canal Esquerdo.

  4. Controle de ajuste de nível do Sistema B, Canal Esquerdo.

  Seletor de Saída Sistema A/B

  Módulo composto de 4 elementos:
  1. Relé controlado por N0, liga/desliga Sistema A, Canal Direito.

  2. Relé controlado por N1, liga/desliga Sistema B, Canal Direito.

  3. Relé controlado por N2, liga/desliga Sistema A, Canal Esquerdo.

  4. Relé controlado por N3, liga/desliga Sistema B, Canal Esquerdo.

  Seletor de Alto Falantes

  Módulo composto de 4 elementos:
  1. Relé controlado por AF0, liga/desliga Sistema A, Canal Direito.

  2. Relé controlado por AF1, liga/desliga Sistema B, Canal Direito.

  3. Relé controlado por AF2, liga/desliga Sistema A, Canal Esquerdo.

  4. Relé controlado por AF3, liga/desliga Sistema B, Canal Esquerdo.

  Módulo de Controle

  Módulo composto de 9 elementos:
  1. Interface de Entrada de 3 bits, R0,.,R2 para controle remoto de operação do Seletor A/B.

  2. Interface de Saída de 4 bits, N0,..,N3, seleciona Sistema A ou B, Canais Direito e Esquerdo, para Saída de Linha.

  3. Interface de Saída de 4 bits, AF0,..,AF3, liga/desliga Alto Falantes dos Sistemas A e B, Canais Direito e Esquerdo.

  4. Interface de Saída de 1 bit, Oper/Cal, para selecionar Operação ou Calibração.

  5. Interface de Usuário, botão Cal., quando pressionado ativa o processo de calibração para a compensação de sensibilidade.

  6. Interface de Usuário, botão Oper., quando pressionado ativa o processo de avaliação subjetiva dos Alto Falantes sob teste.

  7. Interface de Usuário, botão Res., quando pressionado mostra o resultado da avaliação no Mostrador LCD.

  8. Interface de Usuário, botão Zero., quando pressionado zera os resultados da avaliação.

  9. Interface Visual de Usuário, Mostrador LCD, Led0 e Led1 mostram a operação e os resultados obtidos do Seletor A/B.

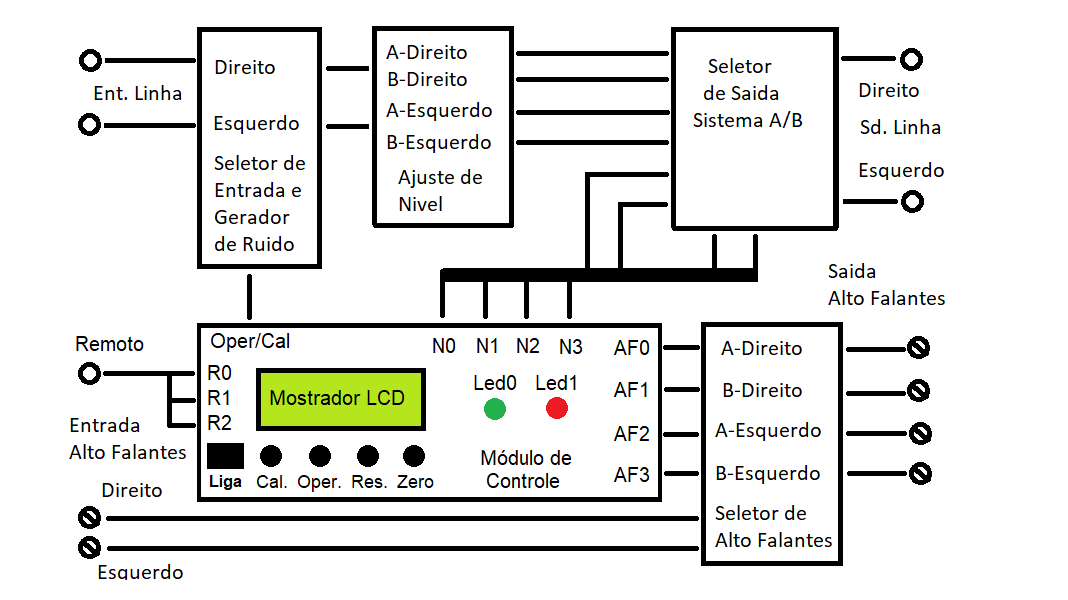

Figura 1     Diagrama de Blocos do Seletor A/B.

Descrição de Operação do Seletor A/B

Controles e interfaces do Seletor A/B:

Painel traseiro

  1. Entrada Alto Falante - 4 Conectores polarizados de alto falantes, canal direito e esquerdo, a serem conectados a saída de Alto Falantes do Amplificador de teste.
  2. Saida Sistema A - 4 Conectores polarizados de alto falantes, canal direito e esquerdo, a serem conectados ao Sistema A sob teste.
  3. Saida Sistema B - 4 Conectores polarizados de alto falantes, canal direito e esquerdo, a serem conectados ao Sistema B sob teste.
  4. Entrada de Linha - 2 conectores RCA, canal direito e esquerdo, a serem conectados a um reprodutor de CD.
  5. Saida de Linha - 2 conectores RCA, canal direito e esquerdo, a serem conectados a Entrada de Linha do amplificador de teste.

Painel frontal

  1. Botao Liga - Liga/desliga a alimentação do Seletor A/B.

  2. Botão Cal. - Habilita o modo "Calibração", desliga o sinal de áudio na Entrada de Linha e gera o sinal de ruído branco de teste nos canais direito e esquerdo.

  3. Botão Oper. - Habilita o modo "Operação", liga o sinal de áudio na Entrada de Linha. O Avaliador atua no controle remoto para alternar a audição entre os sistemas A e B e emitir notas 1 ou 2, que serão contabilizadas. O mostrador LCD mostra o contador de avaliações realizadas, LEDs vermelho e verde sinalizam a cada troca entre sistema A e B, LEDs vermelho e verde piscam juntos sinalizando cada avaliação feita.

  4. Botão Res. - Mostra os resultados acumulados da avaliação no mostrador LCD. Não é possível fazer avaliação neste modo.

  5. Botão Zero - Zera os resultados acumulados das avaliações, retorna ao modo "Operação" para uma nova sequência de avaliações.

  6. Mostrador LCD - Mostra informações relevantes aos modos de : " Calibração" , "Operação", "Resultados" e "Zero".

  7. Nivel A D - Controle de ajuste de nível do canal direito do Sistema A, ajustado durante o processo de "Calibração".

  8. Nivel A E - Controle de ajuste de nível do canal esquerdo do Sistema A, ajustado durante o processo de "Calibração".

  9. Nivel B D - Controle de ajuste de nível do canal direito do Sistema B, ajustado durante o processo de "Calibração".

  10. Nivel B E - Controle de ajuste de nível do canal esquerdo do Sistema B, ajustado durante o processo de "Calibração".

  11. LEDs - Cores vermelho e verde, sinalizam reconhecimento dos comandos emitidos pelo Controle Remoto.

Controle Remoto.

  1. Botão A/B - Pressionado faz o chaveamento entre os Sistemas A e B, alternadamente.

  2. Botão "1" - Pressionado no modo "Operação" atribui Nota 1, no modo "Calibração" ativa canal direito.

  3. Botão "2" - Pressionado no modo "Operação" atribui Nota 2, no modo "Calibração" ativa canal esquerdo.

Realizando uma Avaliação com o Seletor A/B.

Calibração do Sistema a ser Avaliado:

  1. Pressione o Botão Cal. Mostrador LCD mostra "A DIR". O sinal de ruído de teste é ouvido no Sistema A canal direito.

  2. Pressione o Botão A/B, o Mostrador LCD mostra "B DIR", compare os níveis de ruído ouvidos nos Sistemas A e B pressionando o Botão A/B, ajuste os controles Nível A D ou Nível B D de forma a equalizar os níveis entre os alto falantes dos canais direito dos dois sistemas.

  3. Pressione o Botão "2" , o Mostrador LCD mostra "A ESQ" , pressione o Botão A/B, o Mostrador LCD mostra "B ESQ", compare os níveis de ruído ouvidos nos Sistemas A e B pressionando o Botão A/B, ajuste os controles Nível A E ou Nível B E de forma a equalizar os níveis entre os alto falantes dos canais esquerdo dos dois sistemas.

  4. Os níveis de ruído nos alto falantes direito e esquerdo podem ser avaliados nos Sistemas A e B, pressionando alternadamente os Botões A/B, "1" ou "2".

Avaliando um Sistema e atribuindo notas de preferência:

  1. Pressione o Botão Zero para reiniciar os contadores de preferências e número de avaliações.

  2. Pressione o Botão Oper. para ativar o sinal de áudio vindo da Entrada de Linha, o Mostrador LCD mostra o contador de avaliações em "0".

  3. Inicie a sua seleção musical predileta no Reprodutor de CD, o som será reproduzido de início no Sistema A ou B, o Seletor A/B faz a escolha de forma aleatória.

  4. Instale-se de maneira confortável para a audição e quando desejar faça a troca do Sistema ativo seja A ou B, pressionando o Botão A/B no controle remoto. Os LEDs indicarão o reconhecimento do comando. O processo de avaliação exige um pouco de memória quando na troca de Sistema ativo, por exemplo:

    Você achou a reprodução boa no sistema X, faça a troca para o sistema Y pressionando o Botão A/B para confirmar, e realmente o sistema anterior era melhor, troque o sistema novamente e normalmente você poderá confirmar, a reprodução do som agora é melhor, pressione o Botão "1" se você achou a diferença discreta ou o Botão "2" se a diferença é nítida, sem dúvida.

  5. O Mostrador LCD incrementará o contador de avaliações para "1", o Seletor A/B ativará o processo de troca de sistema ativo mas escolherá de forma aleatória se sistema A ou B.

  6. Voce pode analisar a reprodução de cada sistema quantas vezes desejar, porém somente após a atribuição de uma nota é que o contador de avaliações será incrementado. Acima de 30 avaliações já conduzem a resultados confiáveis.

  7. Os resultados das notas atribuídas podem ser vistos a qualquer momento, pressionando o Botão Res. e para retornar para a avaliação pressione Oper..

Implementação Seletor A/B.

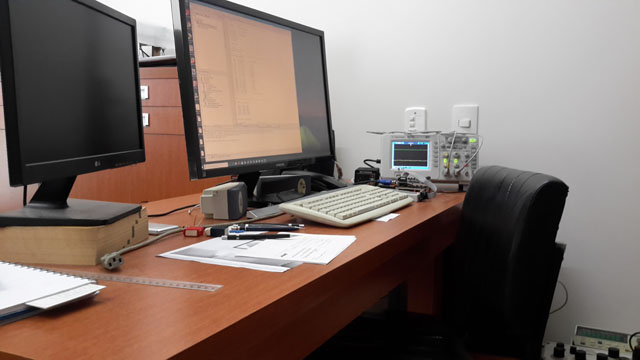

  A Ordem de Serviço foi passada para o Laboratório de Eletrônica, vamos aguardar por algum tempo, em breve teremos resposta.
